Cliccate qui, per visualizzare e/o stampare, gli schemi di montaggio in formato .pdf :

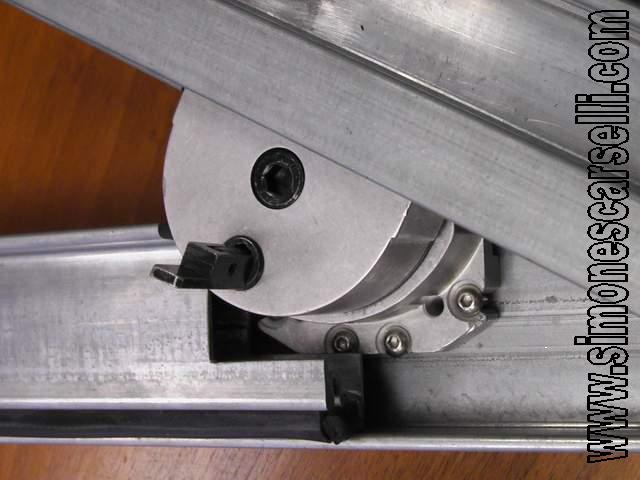

Dettaglio della cerniera montata sui profili.
Si notano :
La sagomatura del 5020TDN (profilo per inversione di battuta) per alloggiare la cerniera stessa
La piccola levetta nera (presente solo sulle cerniere per bilico orizzontale) che comanda il blocco di sicurezza per evitare la chiusura accidentale del serramento (o per lasciarlo aperto in posizione fissa)
La guarnizione disassata specifica per il movimento a bilico (codice OB01 in rotoli da 25 Mt.l.)
Filmato di obḷ con movimento a bilico verticale in Palladio
Consigliamo visualizzarlo in alta qualità (pulsante in basso a destra con scritto HQ)
Filmato di obḷ con movimento a bilico orizzontale in Palladio
Consigliamo visualizzarlo in alta qualità (pulsante in basso a destra con scritto HQ)
