Alza Scorri Palladio

Uno dei serramenti più moderni e richiesti.

Disponibili le indicazioni per la realizzazione del serramento con i profili Palladio.

Cliccate qui per ulteriori informazioni.

In Toscana ed Umbria, è un vero "classico"

Adesso, grazie al nuovo profilo Monotype Z :

• la sicurezza e la robustezza dei profili Palladio 20/10 di spessore
• un ingombro visivo ridotto al minimo possibile
• la garanzia di una chiusura ermetica grazie alla doppia guarnizione
•  la possibilità di realizzare l'anta con il vetro, con movimento ad anta ribalta

Cliccate qui per ulteriori informazioni

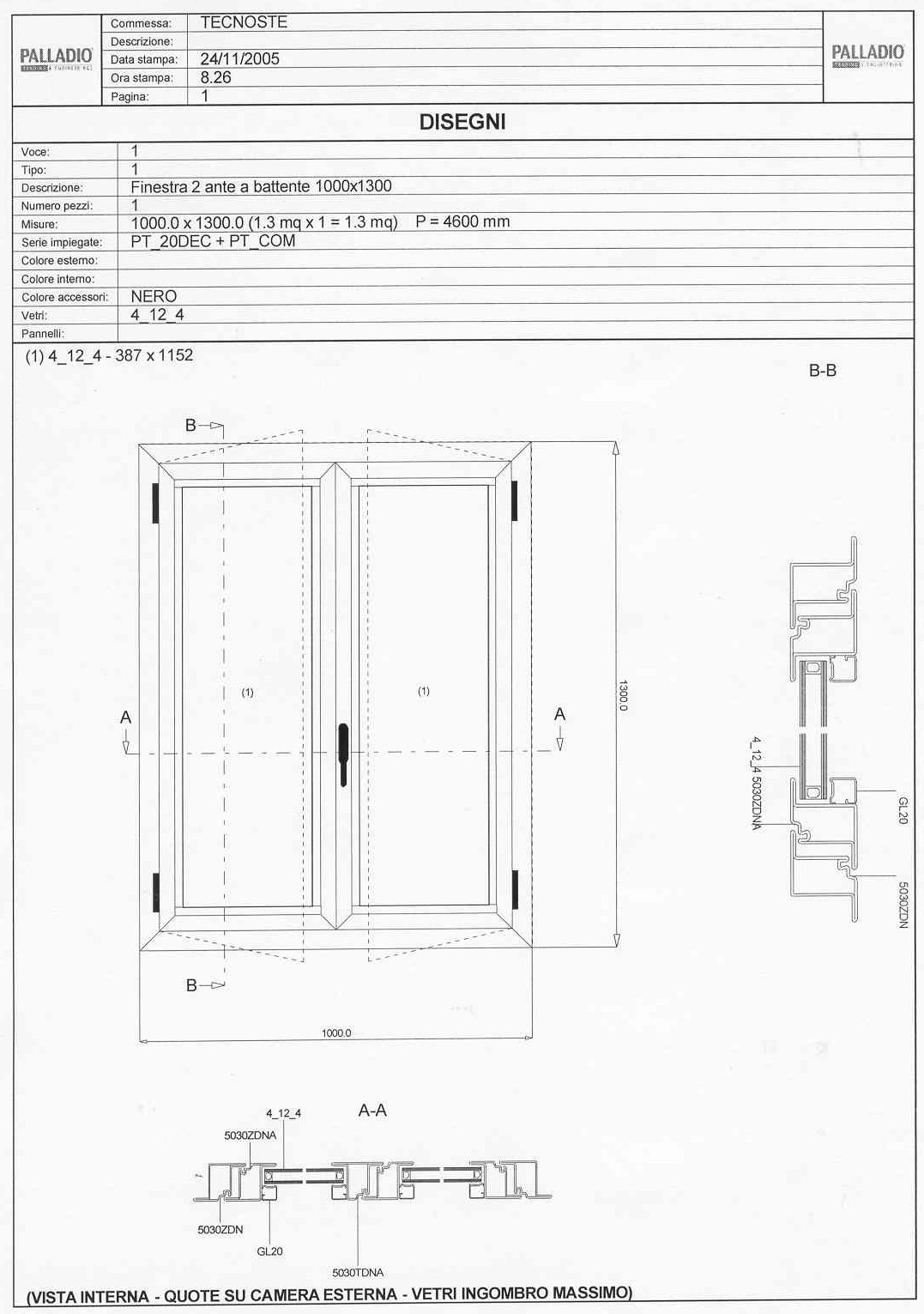

Attivo il servizio gratuito di sviluppo dei disegni.

Inviateci via fax o via posta elettronica, un disegno dei serramenti che dovete realizzare: in breve tempo, riceverete gli elaborati tecnici con i dettagli e lo sviluppo dei materiali necessari alla realizzazione del lavoro. Tutto gratuitamente !

Volete saperne di più : cliccate qui !

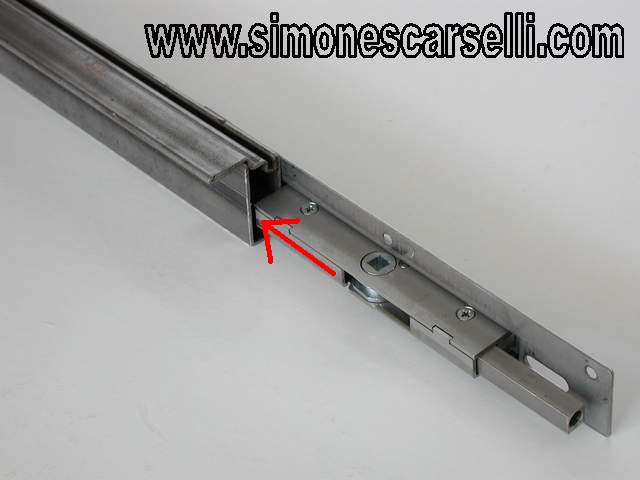

Si chiama PT138 ed è la nuova cremonese a 4 punti di chiusura, realizzata dalla Palladio appositamente per il proprio profilo serie 5020 (volendo, ovviamente, si può montare anche sui profili più grandi tipo 5030 o 5050).

Difatti, la caratteristica principale, è quella di essere sufficientemente "stretta", da riuscire ad infilarsi anche dentro un tubolare di soli 16 mm di camera (com'è appunto, la serie 5020, vedi anche freccia rossa), senza rendere necessario lo "scasso" del tubo dalla parte del fermavetro, operazione sempre tecnicamente sconsigliabile ed onerosa, sia per l'inevitabile allungamento dei tempi di lavorazione che essa comporta, sia per la necessità di dover sagomare il vetro.

Finalmente, la chiusura semplice e veloce da installare, robusta ed economica per realizzare finestre e porte finestre molto "esili" e "strette" senza doversi "inventare" soluzioni artigianali dall'efficacia più o meno provata.

Cliccando qui, ulteriori immagini utili al montaggio della PT138

Cliccando qui (versione zincata ; versione inox), potete scaricare le indicazioni di montaggio in formato .pdf

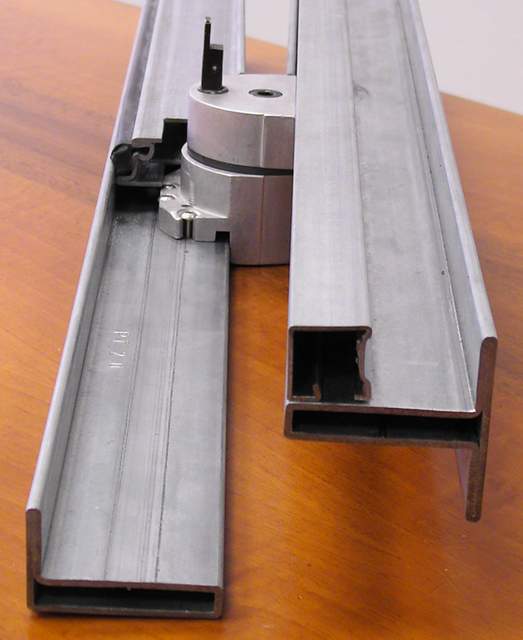

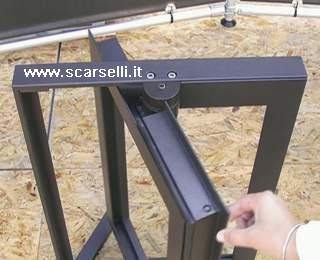

Il nuovo movimento a bilico Palladio :

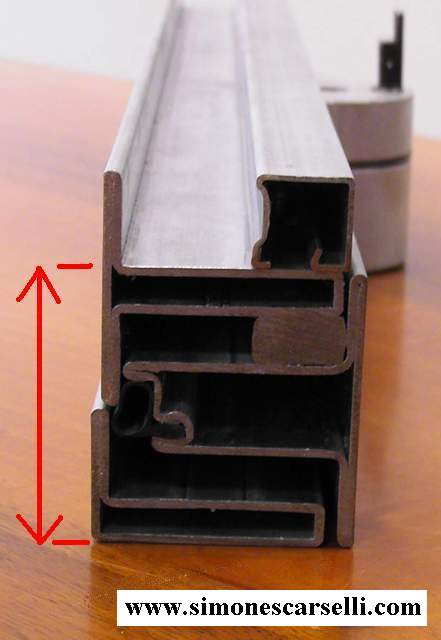

• robustezza ed estetica (come Palladio insegna): solo 62 mm di ingombro visivo (telaio + anta battute escluse ; vedi freccia rossa immagine in alto a sinistra)

• ribaltamento a 180° dell'anta per una agevole pulizia del vetro

• estrema semplicità di montaggio

• realizzabile sia con asse verticale che orizzontale

Cliccando sulle immagini a fianco, potrete aprire due brevi filmati:

•  quello del solo movimento (immagini di sinistra ; ~1,5 Mb)

• quello dei serramenti (immagini a destra ; ~7 Mb)

  . Cliccando qui, schede tecniche, foto e altri filmati utili al montaggio

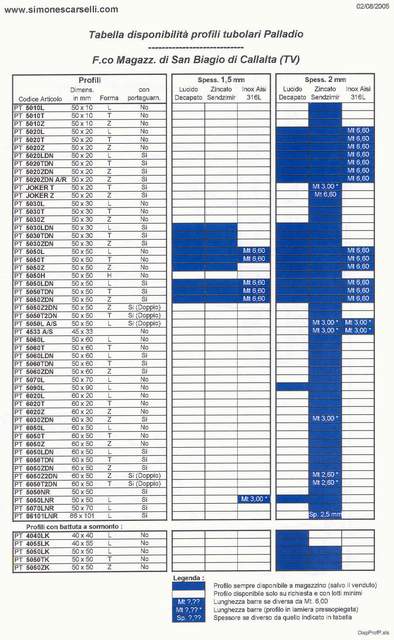

Tabella per verificare la disponibilità dei profili tubolari Palladio dal pronto (Magazzino Palladio). Per profili che non risultino disponibili nella tabella a fianco, Vi preghiamo di contattarci.

Cliccare qui per visualizzare la tabella in formato .htm

Cliccare qui per visualizzare la tabella in formato . pdf

Serramenti zincati a caldo

All'apparenza, un serramento realizzato in profili Palladio, di buona fattura, ma come tanti altri : portoncino di ingresso ad una anta con specchiature laterali fisse, arco superiore e finestra a wasistas inserita sopra la porta.

Ma, in realtà, questo serramento, è stato realizzato in maniera particolare.

Sono stati infatti utilizzati profili Palladio decapati (neri) da 2 mm di spessore e, una volta assemblati, sono stati zincati a caldo per immersione.

Il risultato è stato assolutamente superiore ad ogni più rosea previsione:

• i profili sono restati perfettamente dritti senza accennare alcuna deformazione dovuta al calore del bagno di zinco, grazie al forte spessore (2 mm) del tubolare

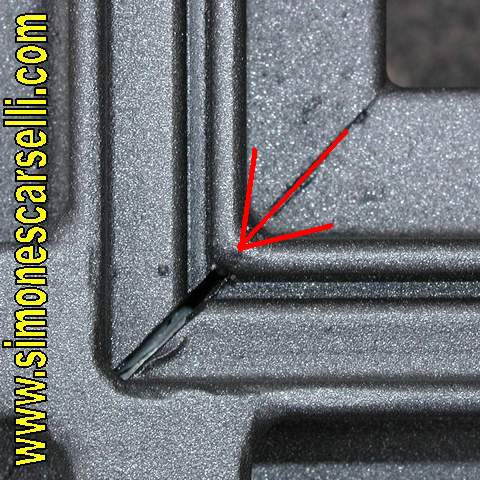

• il canale della guarnizione, grazie anche alla piccola fessura lasciata dall'officina per far defluire agevolmente lo zinco fuso (vedi freccia rossa della foto in basso), sono restati perfettamente integri senza occlusioni tali da pregiudicare il corretto inserimento delle guarnizioni.

• la finitura superficiale è risultata ottima, senza "grumi" o residui della zincatura a pregiudicarne aspetto estetico e sicurezza.

Insomma, un esperimento perfettamente riuscito (nonostante le nostre perplessità iniziali) grazie anche alle capacità dell'officina che lo ha realizzato ed alla qualità del trattamento superficiale effettuato dalla zincheria, che apre nuove prospettive nell'utilizzo dei profili per serramenti in ferro con portaguarnizione.

Veloci da montare e decisamente robuste, si sposano perfettamente all'estetica dei profili Palladio.

Disponibili con le ali sia in ferro zincato che in acciaio inox Aisi 316L, hanno tutte sia il perno (ø 12 mm) che il cuscinetto a sfere, in acciaio inox aisi 316L.

Inoltre, la boccola interna in ottone (freccia blu), garantisce assenza di "giochi" tra ala e perno.

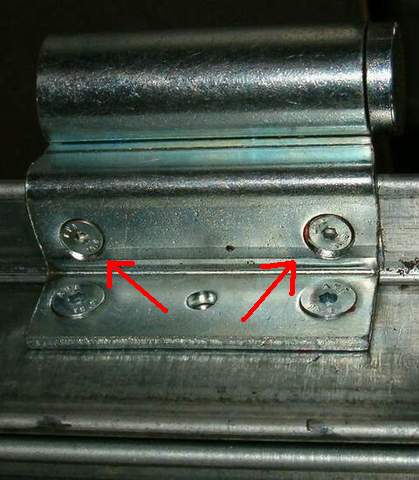

Nei dettagli delle foto, le cerniere durante la fase di montaggio sul profilo : l'ala che va sul telaio (foto superiore) e l'ala che va sull'anta (le 2 foto inferiori).

E' importante che, per un corretto e duraturo funzionamento, che l'ala che va sull'anta, sia fissata con tutte le viti, comprese quelle che vanno sulla battuta del profilo (frecce rosse).

Cliccando qui, un esempio di utilizzo delle cerniere 020 su profilo in ferro zincato.

Cliccando qui, un esempio di utilizzo delle cerniere 020 su profilo in acciaio inox.

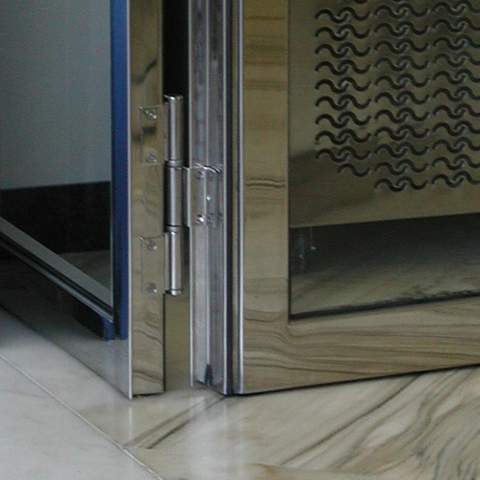

In questa foto, una cerniera 030 (tre ali) su profilo serie 5020 Inox Aisi 316L spessore 20/10: notare nel riflesso delle venature del pavimento in marmo sul profilo, l'impeccabile finitura lucida a specchio.

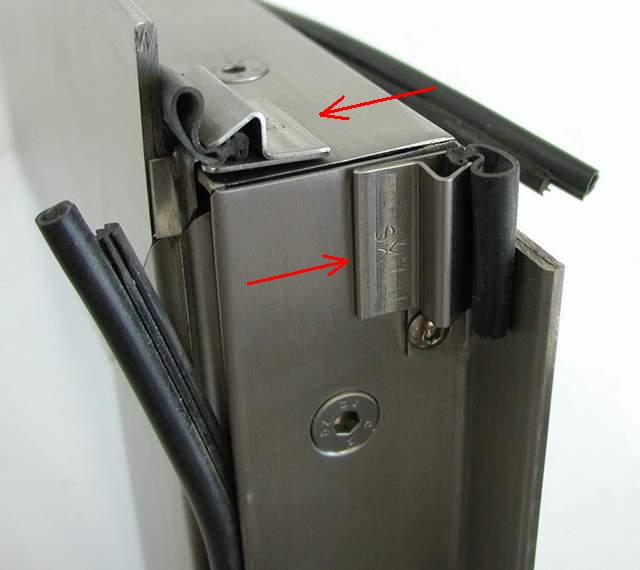

Le nuove "farfalline" (frecce rosse) da utilizzarsi nel caso di serramenti a due ante (profili a T e Z). Necessarie per evitare la piccola fessura che rimane tra le due ante, in prossimità del telaio.

Utilizzabili anche sui profili in ferro zincato e decapato.

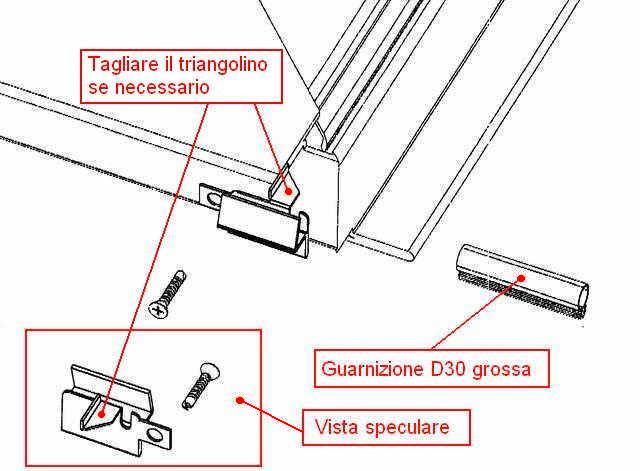

Schema di montaggio della farfallina (vecchia tipologia: la nuova, non prevede più l'utilizzo di uno spezzoncino di guarnizione)

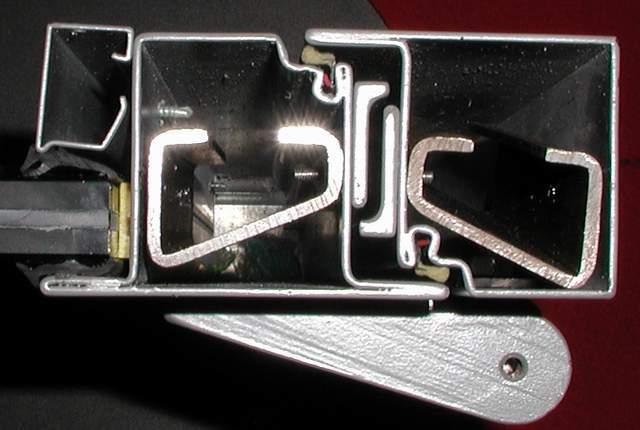

In tema di sicurezza, Palladio può offrire garanzie ulteriori, se si utilizza il profilo accessorio antiproiettile, da inserire all'interno del tubolare (quello a forma di "C" che si vede nelle foto, dentro ai tubolari). Insieme alla fornitura del profilo, infatti, viene rilasciata una certificazione antiproiettile, in base ai risultati delle prove di laboratorio eseguite su campioni di serramenti così costruiti.

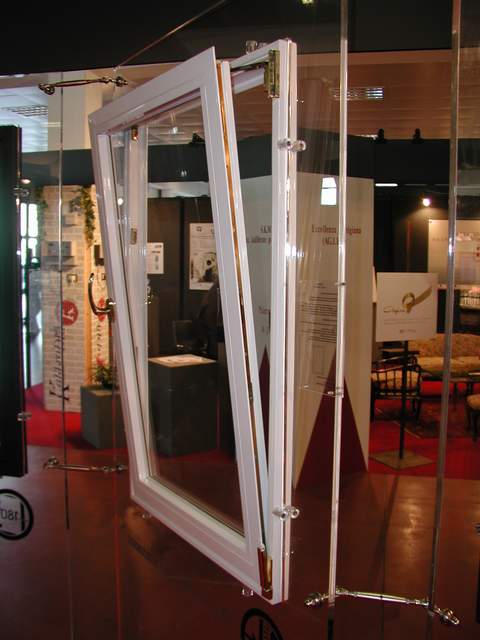

Anta Ribalta. Visitate la pagina con i dettagli tecnici dell'Anta Ribalta Palladio.

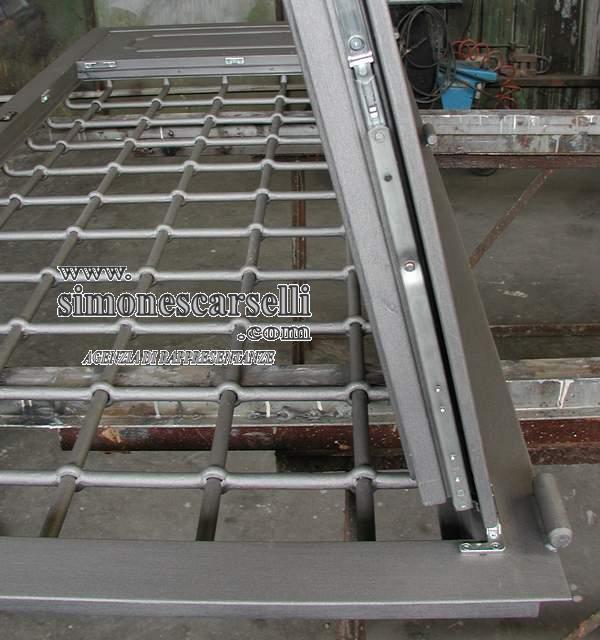

I profili da 2 mm zincati in officina (Follonica), durante le fasi della lavorazione.

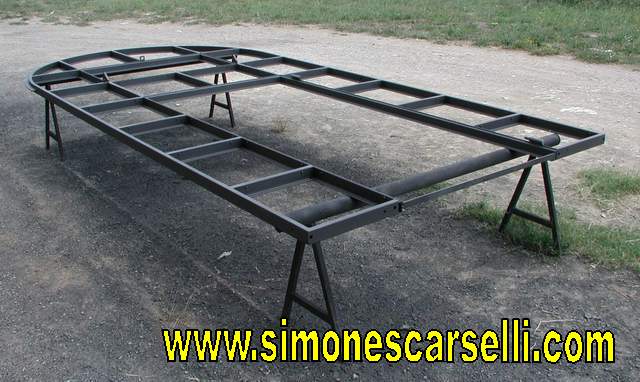

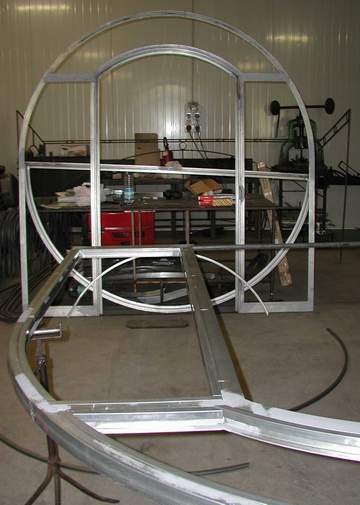

La Palladio esegue il servizio di calandratura dei profili ritirando le sagome (necessarie in caso di curve a raggio variabile) e riconsegnando sagome e barre centinate, direttamente presso la sede del Cliente.
